Вступ до гідравлічного циліндра переднього фланця
Гідроциліндр переднього фланця, що використовується там, де потрібна максимально коротка довжина колони, і наявна передня монтажна пластина Хороші характеристики поштовху та тяги, але слід подбати про те, щоб забезпечити правильне вирівнювання штока поршня до центральної лінії робочого навантаження. Профіль фланця може бути квадратним, прямокутним, круглим або навіть неправильної форми, якщо потрібно.
Класифікація кріплення на фланці
Гідроциліндри з фланцевим кріпленням використовуються для фіксації гідроциліндрів на машині фланцями. Його можна розділити на такі три форми.
1) Кришка фланця розташована на головці циліндра збоку поршневого штока, а її зовнішня сторона щільно прикріплена до кріпильної поверхні зовнішнього компонента, а фігура затягується гвинтами. Цей тип установки обумовлений силою реакції, коли працює гідроциліндр, а монтажний болт несе силу розтягу під тиском рідини, тому діаметр монтажного болта пронизаний і необхідний розрахунок міцності.
2) Передній фланцевий гідравлічний циліндр. Кришка фланця розташована на головці циліндра збоку від поршневого штока, а її внутрішня поверхня щільно прикріплена до кріпильної поверхні зовнішнього компонента. Цей тип установки обумовлений тим, що кріпильний болт не піддається напрузі, коли гідравлічний циліндр працює, і в основному підтримується опорною поверхнею кріплення, тому фланцевий тип має невеликий діаметр і компактну структуру. Цей тип установки найширше використовується у стаціонарній установці.
3) Гідравлічний циліндр заднього фланця типу фланця. Фланець встановлений внизу циліндра, а зовнішня сторона фланця щільно прикріплена до кріпильної поверхні зовнішнього компонента і закріплена болтами. З'єднувальний гвинт гідроциліндра цього типу установки має невелику силу розтягування, але вона впливає на початкову міцність на вигин штока поршня і розривається.
Для гідравлічних циліндрів, приєднаних до фланців, кріпильні болти поділяють несучу силу і виконують лише роль з’єднання. Якщо болт піддається напрузі в суглобі, під впливом сили виникає пошкодження втоми, що є дуже небезпечним. Тому, встановлюючи, намагайтеся застосувати силу, щоб підключити фланцеву з'єднувальну пластину, щоб уникнути прямого зусилля на болт.
Введення продукту
Деталь виробництва

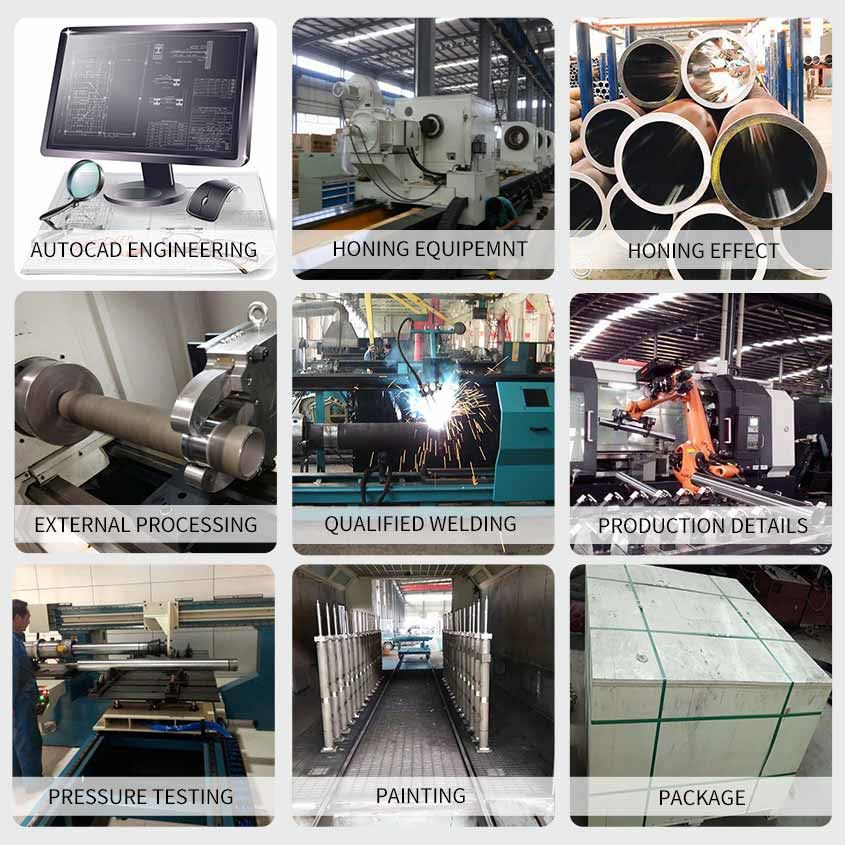

Процес продукту
Офіс компанії
Доставка, доставка та обслуговування
FAQ
Замовники в Мексиці консультувались з нами щодо гідравлічного циліндра переднього фланця
Якщо вам потрібна додаткова інформація про наш гідравлічний циліндр, будь ласка, зв'яжіться з нами. Наші професійні техніки допоможуть вам розробити різні зварні гідроциліндри відповідно до вашого запиту.
